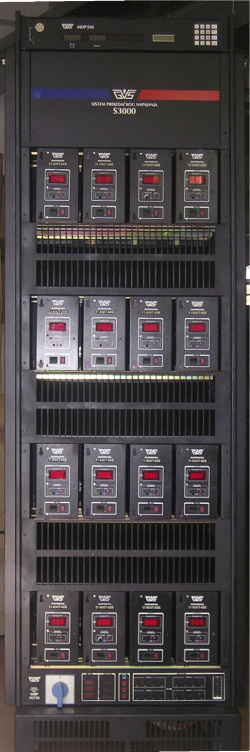

СИСТЕМ ЗА НЕПРЕКИДНО НАПАЈАЊЕ С3000 С3

Систем за непрекидно напајање С3000 намењен је првенствено за напајање телефонских централа и других ТТ уређаја, где се захтевају високе перформансе у погледу сметњи, шума и брзине одзива. Систем је потпуно аутоматизован и предвиђен је за непрекидан, самосталан рад, што омогућава коришћење у удаљеним постројењима без посаде.

Систем прекидачког напајања С3000 С3 се израђује у више варијанти за излазне напоне називне вредности 48V, 24V, 60V или 110V. Покрива опсег излазних снага од реда 10 kW до 22 kW.

С3000 С3 се једноставно проширује или модификује "на живо", без потребе да се рад система прекида или да се на било који начин угрозе његове основне функције.

Одлике

Шеста генерација система од 1988. године
4 варијанте излазног напона: 48 V, 60 V, 24 V, 110 V
Модуларан, до 16 исправљачких јединица 1400 W
Редунданса N+1, N+2 или N+P
Уграђена заштита од претераног пражњења батерија
Задовољава релевантне међународне стандарде и препоруке: ITU-T, ETSI, ISO, IEC ...
Коригован фактор снаге > 0,98
2 батеријска прикључка
Низак псофометријски шум < 1 mV
Температурна компензација излазног напона
Висока ефикасност
Висока поузданост
Потпуна "plug-in" замена исправљачких јединица
Не захтева редовно одржавање
Могућност мерења и праћења мрежног напона

Примене

Непрекидно напајање телекомуникационе опреме
Одржавање акумулаторских батерија
Непрекидно напајање рачунарске и друге професионалне електронске опреме
Замена дотрајалих система за непрекидно напајање

Предности

Исте исправљачке јединице као за друге варијанте система С3000 - поједностављено одржавање
Изузетно робустан, отпоран на све спољне утицаје
2 велика LED показивача + алфанумерички LCD
Могућност проширеног опсега улазног напона
Природно хлађење
Лако подешавање, уграђена тастатура са 16 тастера
LED показивач на свакој исправљачкој јединици

Систем С3000 је савремен, високопрофесионалан систем, који се одликује изванредним електричним карактеристикама, једноставним руковањем и високом поузданошћу. Захваљујући бројним могућностима за подешавање и програмирање, лако испуњава посебне захтеве корисника.

Заједно са другим производима ГВС, као што су комутациони системи, мерно испитни уређаји и други, систем С3000 нуди целовито, одмерено и укомпоновано решење и омогућава потпуно опремање телекомуникационог објекта из једног извора.

Изузетна отпорност на нерегуларности из електроенергетске мреже и висока поузданост чине систем С3000 посебно погодним за примену на местима са лошим радним условима, на пример у руралним подручјима. Ако имате место на ком други системи за напајање отказују, С3000 је решење за Вас.

Систем С3000 је прилагођен за светско тржиште и стандардно се испоручује у варијантама на српском, руском или енглеском језику.

Технички подаци

Улазни подаци

Мрежни напон V_u 220/230 V_eff

Mрежна учестаност 47-63 Hz

Дозвољено одступање -15 % до +10 %

Дозвољено изобличење 30 %

Фактор снаге cos φ > 0,98

Улазни осигурач по јединици 10А

Улазне заштите

Улазни осигурач брзи 10 А

Преконапонска заштита 253 .. 265 V_eff

Поднапонска заштита 176 .. 187 V_eff

Заштита од напонских удара варистор

Брза преконапонска заштита да

Излазни подаци

Регулација напона боља од 1 %

Време одзива 1 msec

Пребачај при Δ=50% ±5% V_nom

Пребачај при укљ./искљ. нема

Напонски удари < 2 V_p-p

Псофометријски шум < 1 mV_eff

Шум 10Hz-450kHz < 25 mV

Широкопојасни шум < 10 mV_eff/МHz

Ограничење струје 105 %

Осигурачи потрошача 2х400,8х250 A-

Расподела струја 5 %

Излазне заштите

Од кратког споја на излазу да

Од покретања у кратком споју да

Батерије

Одлика	48V	60V	24V	110V	ЈМ
Чланака батерије	23 / 24	28/ 29/ 30	11 / 12	53 / 54 / 55	чл.
Напон одржавања	48,3 .. 55,2	58,8 .. 69	23,1 .. 27,6	111,3 .. 126,5	V-
Напон допуњавања	50,6 .. 57,6	61,6 .. 72	24,2 .. 28,8	116,6 .. 132	V-
Праг заштите	39,1 .. 45,6	47,6 .. 57	18,7 .. 22,8	90,1 .. 104,5	V-
Осигурачи високоучински	2 по 400	2 по 400	2 по 630	2 по 250	A-

Одлике по конфигурацијама

Одлика	10И	12И	14И	16И	ЈМ
Улазна струја 7A по јединици @ V_nom	28	28	35	42	A~
Излазна струја 48В / ограничење струје	250 / 260	300 / 312	350 / 364	400 / 416	A-
Излазна струја 60В / ограничење струје	200 / 210	240 / 252	280 / 294	320 / 336	A-
Излазна струја 24В / ограничење струје	500 / 520	600 / 624	700 / 728	800 / 832	A-
Излазна струја 110В / ограничење струје	110 / 120	132 / 144	154 / 168	176 / 190	A-
Излазна снага	14	17	20	22	kW
Укупна маса	295	315	335	355	kg

Општи подаци

Руковање и одржавање RS232, RS485

Температурни опсег 0 °C до 40 °C

Складиштење -10 °C до 70 °C

Релативна влажност 0 до 90 %

Бука < 55 dB на 1 m

Тачност мерења/показивања ±1 % , ±0,5 %

Време покретања 10 msec

Век експлоатације 40 година

Резервни делови 10 година

ЕМК ETSI EN 300 386

Спољне димензије и маса

Висина 2150 mm

Ширина 660 mm

Дужина 620 mm

Остале заштите и сигурност

Изолација улаз/излаз 2500 V_eff

Изолација улаз/маса 2000 V_eff

Изолација излаз/маса 500 V_eff

Отпор изолације 1000 MΩ при 500 V-

Наручивање

Производ	Набавка	Ознака
Постројење за непрекидно напајање С3000 С2	Наручи	E05-SNNT0501-KS3▲▲-◆◆
Основни комплет алата и прибора за С3000 С2	Наручи	E10-SNNT0501-KS3▲▲-◆◆
Комплет инсталационог материјала за С3000 С2	Наручи	E11-SNNT0501-KS3▲▲-◆◆
Основни комплет резервних делова за С3000 С2	Наручи	E12-SNNT0501-KS3▲▲-◆◆
Корисничка документација за С3000 С2	Наручи	E05-SNNT0501-DS3-◆◆
Исправљачке јединице И1400Т..Б	Наручи	E08-IJTA0405-V▲▲-◆◆
Приступни кабл RS232, RS485	Наручи	E03-PKSN0401
Приступни програм Linux/Windows	Преузми
Температурна сонда са каблом 50 m	Наручи	E01-TSK0401-50
Mерењe мрежног напона по фази	Наручи	E01-MMN0401

▲▲ излазни напон

48: 48 V-, 60: 60V-, 24: 24 V-, 110: 110 V-

◆◆ језик

SR: српски, RU: руски, EN: енглески
