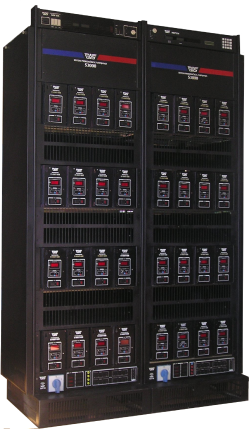

СИСТЕМ ЗА НЕПРЕКИДНО НАПАЈАЊЕ С3000 С4

Систем за непрекидно напајање С3000 намењен је првенствено за напајање телефонских централа и других ТТ уређаја, где се захтевају високе перформансе у погледу сметњи, шума и брзине одзива. Систем је потпуно аутоматизован и предвиђен је за непрекидан, самосталан рад, што омогућава коришћење у удаљеним постројењима без посаде.

Систем прекидачког напајања С3000 С4 се израђује у више варијанти за излазне напоне називне вредности 48V, 24V, 60V или 110V. Покрива опсег излазних снага од реда 20 kW до 45 kW.

С3000 С4 се једноставно проширује или модификује "на живо", без потребе да се рад система прекида или да се на било који начин угрозе његове основне функције.


Одлике

  • Шеста генерација система од 1988. године
  • 4 варијанте излазног напона: 48 V, 60 V, 24 V, 110 V
  • Модуларан, до 32 исправљачке јединице по 1400 W
  • Редунданса N+1, N+2 или N+P
  • Уграђена заштита од претераног пражњења батерија
  • Задовољава релевантне међународне стандарде и препоруке: ITU-T, ETSI, ISO, IEC ...
  • Коригован фактор снаге > 0,98
  • 2 батеријска прикључка
  • Низак псофометријски шум < 1 mV
  • Температурна компензација излазног напона
  • Висока ефикасност
  • Висока поузданост
  • Потпуна "plug-in" замена исправљачких јединица
  • Не захтева редовно одржавање
  • Могућност мерења и праћења мрежног напона

Примене

  • Непрекидно напајање телекомуникационе опреме
  • Одржавање акумулаторских батерија
  • Непрекидно напајање рачунарске и друге професионалне електронске опреме
  • Замена дотрајалих система за непрекидно напајање

Предности

  • Исте исправљачке јединице као за друге варијанте система С3000 - поједностављено одржавање
  • Изузетно робустан, отпоран на све спољне утицаје
  • 2 велика LED показивача + алфанумерички LCD
  • Могућност проширеног опсега улазног напона
  • Природно хлађење
  • Лако подешавање, уграђена тастатура са 16 тастера
  • LED показивач на свакој исправљачкој јединици

Систем С3000 је савремен, високопрофесионалан систем, који се одликује изванредним електричним карактеристикама, једноставним руковањем и високом поузданошћу. Захваљујући бројним могућностима за подешавање и програмирање, лако испуњава посебне захтеве корисника.

Заједно са другим производима ГВС, као што су комутациони системи, мерно испитни уређаји и други, систем С3000 нуди целовито, одмерено и укомпоновано решење и омогућава потпуно опремање телекомуникационог објекта из једног извора.

Изузетна отпорност на нерегуларности из електроенергетске мреже и висока поузданост чине систем С3000 посебно погодним за примену на местима са лошим радним условима, на пример у руралним подручјима. Ако имате место на ком други системи за напајање отказују, С3000 је решење за Вас.

Систем С3000 је прилагођен за светско тржиште и стандардно се испоручује у варијантама на српском, руском или енглеском језику.


Технички подаци

Улазни подаци

Мрежни напон Vu   220/230 Veff
Mрежна учестаност   47-63 Hz
Дозвољено одступање   -15 % до +10 %
Дозвољено изобличење   30 %
Фактор снаге cos φ   > 0,98
Улазни осигурач по јединици   10А

Улазне заштите

Улазни осигурач   брзи 10 А
Преконапонска заштита   253 .. 265 Veff
Поднапонска заштита   176 .. 187 Veff
Заштита од напонских удара   варистор
Брза преконапонска заштита   да

Излазни подаци

Регулација напона   боља од 1 %
Време одзива   1 msec
Пребачај при Δ=50%   ±5% Vnom
Пребачај при укљ./искљ.   нема
Напонски удари   < 2 Vp-p
Псофометријски шум   < 1 mVeff
Шум 10Hz-450kHz   < 25 mV
Широкопојасни шум   < 10 mVeff/МHz
Ограничење струје   105 %
Осигурачи потрошача   2х630,6х30 A-
Расподела струја   5 %

Излазне заштите

Од кратког споја на излазу   да
Од покретања у кратком споју   да

Батерије

Одлика 48V 60V 24V 110V ЈМ
Чланака батерије 23 / 24 28/ 29/ 3011 / 12 53 / 54 / 55 чл.
Напон одржавања 48,3 .. 55,258,8 .. 6923,1 .. 27,6111,3 .. 126,5V-
Напон допуњавања 50,6 .. 57,661,6 .. 7224,2 .. 28,8116,6 .. 132 V-
Праг заштите 39,1 . .45,647,6 .. 5718,7 .. 22,890,1 .. 104,5 V-
Осигурачи високоучински2 по 630 2 по 630 2 по 630 2 по 400 A-

Одлике по конфигурацијама

Одлика 20И 24И 28И 32И ЈМ
Улазна струја 7A по јединици @ Vnom49 56 70 84 A~
Излазна струја 48В / ограничење струје 500 / 520 600 / 624 700 / 728 800 / 832 A-
Излазна струја 60В / ограничење струје 400 / 420 480 / 504 560 / 588 640 / 672 A-
Излазна струја 24В / ограничење струје 1000 / 10501200 / 12601200 / 12601200 / 1260A-
Излазна струја 110В / ограничење струје 220 / 240 264 / 290 288 / 316 333 / 370 A-
Излазна снага 28 35 41 45 kW
Укупна маса 580 620 660 700 kg

Општи подаци

Руковање и одржавање   RS232, RS485
Температурни опсег   0 °C до 40 °C
Складиштење   -10 °C до 70 °C
Релативна влажност   0 до 90 %
Бука   < 55 dB на 1 m
Тачност мерења/показивања   ±1 % , ±0,5 %
Време покретања   10 msec
Век експлоатације   40 година
Резервни делови   10 година
ЕМК   ETSI EN 300 386

Спољне димензије и маса

Висина   2150 mm
Ширина   1320 mm
Дужина   620 mm

Остале заштите и сигурност

Изолација улаз/излаз   2500 Veff
Изолација улаз/маса   2000 Veff
Изолација излаз/маса   500 Veff
Отпор изолације   1000 MΩ при 500 V-


Наручивање

Производ Набавка Ознака
Постројење за непрекидно напајање С3000 С4 НаручиE05-SNNT0501-KS4▲▲-◆◆
Основни комплет алата и прибора за С3000 С4 НаручиE10-SNNT0501-KS4▲▲-◆◆
Комплет инсталационог материјала за С3000 С4НаручиE11-SNNT0501-KS4▲▲-◆◆
Основни комплет резервних делова за С3000 С4НаручиE12-SNNT0501-KS4▲▲-◆◆
Корисничка документација за С3000 С4 НаручиE05-SNNT0501-DS4-◆◆
Исправљачке јединице И1400Т..Б НаручиE08-IJTA0405-V▲▲-◆◆
Приступни кабл RS232, RS485 НаручиE03-PKSN0401
Приступни програм Linux/Windows Преузми
Температурна сонда са каблом   50 m НаручиE01-TSK0401-50
Mерењe мрежног напона   по фази НаручиE01-MMN0401

▲▲ излазни напон

   48: 48 V-, 60: 60V-, 24: 24 V-, 110: 110 V-

◆◆ језик

   SR: српски, RU: руски, EN: енглески
